Proč jsou svorkovnice PCB nezbytné pro spolehlivá elektrická připojení?

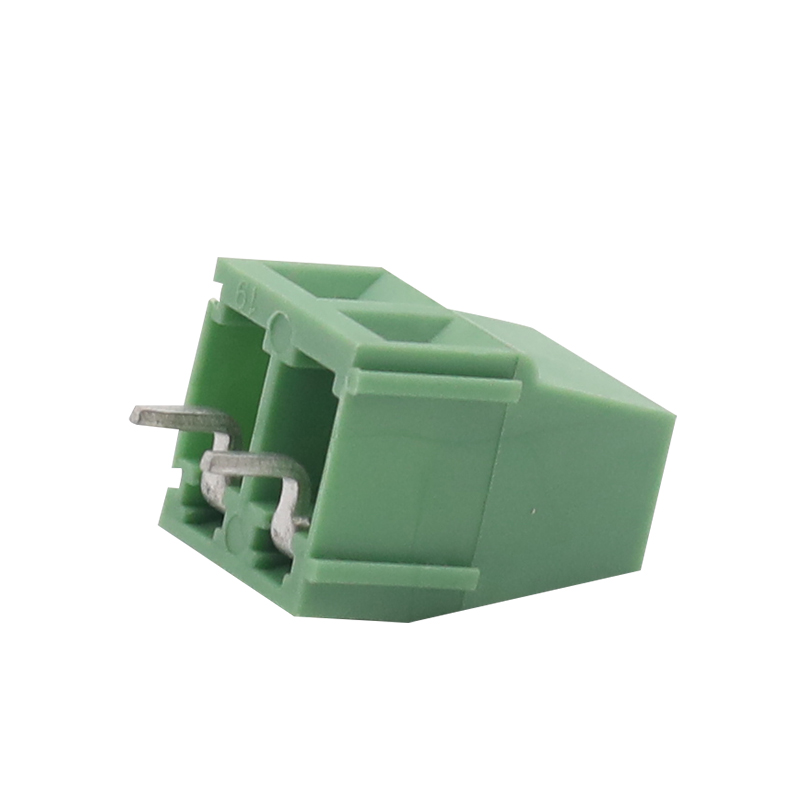

Svorkovnice PCBjsou kritickými součástmi v moderních elektronických systémech, které poskytují bezpečná a organizovaná propojení mezi dráty a deskami napříč průmyslovou automatizací, distribucí energie, chytrými zařízeními, systémy obnovitelné energie a spotřební elektronikou. Tento komplexní průvodce zkoumá jejich funkce, struktury, výhody, metody výběru, běžné problémy, instalační postupy a budoucí trendy, aby pomohl inženýrům, výrobcům a kupujícím činit informovaná rozhodnutí.
Obsah
- 1. Pochopení svorkovnic PCB
- 2. Jak fungují svorkovnice PCB
- 3. Hlavní typy svorkovnic PCB
- 4. Materiály a konstrukce
- 5. Klíčové výhody
- 6. Společné aplikace
- 7. Jak vybrat správnou svorkovnici PCB
- 8. Časté chyby, kterých se kupující dopouštějí
- 9. Tipy pro instalaci a údržbu
- 10. Svorkovnice PCB vs jiné konektory
- 11. Průmyslové trendy a inovace
- 12. Často kladené otázky
- 13. Závěr
1. Pochopení svorkovnic PCB
Svorkovnice PCB je elektrický konektor určený k zajištění vodičů přímo na desce s plošnými spoji (PCB). Vytváří stabilní elektrické spojení mezi externí kabeláží a elektronickými obvody a zároveň zjednodušuje montáž, údržbu a odstraňování problémů.
Na rozdíl od trvalého pájeného připojení vodičů umožňují svorkovnice PCB uživatelům rychle připojovat a odpojovat vodiče bez poškození desky plošných spojů. Díky tomu jsou mimořádně cenné v systémech vyžadujících častou údržbu nebo výměnu součástí.
Tyto konektory se běžně vyskytují v:
- Průmyslové řídicí systémy
- Napájecí zdroje
- Bezpečnostní systémy
- HVAC zařízení
- Telekomunikační zařízení
- Zařízení pro obnovitelné zdroje energie
- Automobilová elektronika
- Produkty chytré domácnosti
Funkce klíče:Svorkovnice PCB poskytují bezpečné, organizované a vibrace odolné připojení vodičů a zároveň snižují dobu instalace a složitost údržby.
2. Jak fungují svorkovnice PCB
Svorkovnice plošných spojů fungují upínáním vodičů do vodivých svorek, které se montují přímo na plošný spoj. Elektrický proud teče z vnějšího vodiče přes kovový vodič a do desky s plošnými spoji.
Většina svorkovnic PCB používá jeden z následujících způsobů upevnění vodičů:
| Způsob připojení | Popis | Výhody |
|---|---|---|
| Šroubová svorka | Vodič zajištěn pomocí šroubů | Silné a spolehlivé spojení |
| Pružinová svorka | Tlak pružiny drží drát na místě | Rychlá instalace a odolnost proti vibracím |
| Push-In | Přímé vložení připojení | Rychlá montáž |
| Typ bariéry | Izolované bariéry mezi terminály | Zvýšená bezpečnost |
Po připojení svorkovnice zajišťuje trvalou elektrickou vodivost a zároveň chrání před náhodným uvolněním vodiče.
3. Hlavní typy svorkovnic PCB
Různé aplikace vyžadují různé konstrukce svorkovnic PCB. Pochopení dostupných typů pomáhá technikům vybrat správné řešení.
Svorkovnice PCB s průchozími otvory
Ty se montují přes vyvrtané otvory v DPS a připájejí na opačné straně. Nabízejí vynikající mechanickou pevnost a běžně se používají v prostředí s vysokými vibracemi.
Svorkovnice PCB pro povrchovou montáž
Designy pro povrchovou montáž jsou připevněny přímo k povrchu PCB, což podporuje automatizovanou výrobu a kompaktní uspořádání.
Zásuvné svorkovnice PCB
Zásuvné verze umožňují odpojení konektorů bez odpojování jednotlivých vodičů. Jsou ideální pro modulární zařízení a rychlou údržbu.
Pravoúhlé svorkovnice PCB
Pravoúhlé konstrukce šetří vertikální prostor a pomáhají optimalizovat rozvržení skříně.
Vysokoproudé svorkovnice PCB
Tyto bloky jsou navrženy pro velké elektrické zatížení a mají větší vodiče a zvýšenou tepelnou odolnost.
Průmyslová automatizace
Spolehlivý přenos signálu a odolný výkon při vibracích.
Energetická zařízení
Bezpečně zvládá požadavky na vyšší napětí a proud.
Spotřební elektronika
Kompaktní design podporuje menší a chytřejší produkty.
4. Materiály a konstrukce
Výkon svorkovnice PCB závisí do značné míry na jejích materiálech a konstrukčním provedení.
| Komponent | Běžný materiál | Účel |
|---|---|---|
| Bydlení | PA66 nylon | Odolnost proti ohni a izolace |
| Dirigent | Slitina mědi | Elektrická vodivost |
| Pokovování | Cín nebo nikl | Odolnost proti korozi |
| Šrouby | Ocel | Mechanické zapínání |
Vysoce kvalitní materiály zlepšují elektrickou účinnost, tepelnou stabilitu a dlouhodobou životnost.
5. Klíčové výhody
Svorkovnice PCB nabízejí významné výhody pro výrobce, montážní firmy a týmy údržby.
- Snadné zapojení:Zjednodušuje instalaci a výměnu kabelu.
- Snížená doba odstávky:Rychlejší údržba a odstraňování problémů.
- Zabezpečené připojení:Silné mechanické uchycení drátu.
- Kompaktní design:Efektivní využití prostoru PCB.
- Škálovatelnost:K dispozici ve více pólových konfiguracích.
- Bezpečnost:Zabraňuje náhodným zkratům.
- Efektivita nákladů:Snižuje náklady na montážní práci.
- Flexibilita:Podporuje různé velikosti vodičů a napětí.
Mnoho inženýrů preferuje svorkovnice PCB, protože zjednodušují údržbu v terénu a zároveň zajišťují spolehlivý elektrický výkon po dlouhou dobu provozu.
6. Společné aplikace
Svorkovnice PCB se používají téměř v každém moderním elektrotechnickém průmyslu.
Průmyslové řídicí systémy
Továrny spoléhají na svorkovnice pro senzory, relé, PLC a automatizační systémy, kde je kritická odolnost proti vibracím a dostupnost údržby.
Obnovitelná energie
Solární invertory a systémy větrné energie využívají svorkovnice PCB pro efektivní přenos energie a stabilní spojení v měnících se podmínkách prostředí.
Lékařské vybavení
Lékařská elektronika vyžaduje vysoce spolehlivá připojení pro monitorovací zařízení a diagnostické systémy.
Přeprava
Železniční systémy, elektrická vozidla a nabíjecí stanice využívají robustní svorkovnice pro silnoproudé aplikace.
Chytré budovy
Systémy řízení osvětlení, zabezpečovací zařízení a zařízení HVAC závisí na organizovaných spojích PCB.
7. Jak vybrat správnou svorkovnici PCB
Výběr správné svorkovnice PCB vyžaduje pečlivé zvážení technických a ekologických požadavků.
| Faktor výběru | Proč na tom záleží |
|---|---|
| Aktuální hodnocení | Zabraňuje přehřátí |
| Jmenovité napětí | Zajišťuje bezpečný izolační výkon |
| Velikost drátu | Zajišťuje správnou kompatibilitu |
| Velikost rozteče | Ovlivňuje rozteč PCB |
| Typ montáže | Podporuje požadavky na rozložení |
| Provozní teplota | Zajišťuje dlouhodobou životnost |
| Ochrana životního prostředí | Chrání před prachem a vlhkostí |
Kupující by také měli při výběru produktů pro mezinárodní trhy ověřit certifikace, jako je soulad s UL, CE a RoHS.
8. Časté chyby, kterých se kupující dopouštějí
Nesprávný výběr svorkovnice může vést k nákladným poruchám, přehřátí nebo problémům s údržbou.
- Výběr nedostatečného aktuálního hodnocení
- Ignorování podmínek prostředí
- Použití nekompatibilních velikostí vodičů
- Výběr nekvalitních materiálů
- Nesprávný návrh rozmístění desek plošných spojů
- Ignorování požadavků na vibrace
- Přehlíží mezinárodní bezpečnostní certifikace
Pečlivé technické vyhodnocení pomáhá vyhnout se problémům se spolehlivostí a neočekávaným prostojům.
9. Tipy pro instalaci a údržbu
Správná instalace je nezbytná pro stabilní výkon a elektrickou bezpečnost.
Doporučené postupy instalace
- Použijte správný utahovací moment šroubováku.
- Vyhněte se nadměrnému utahování šroubů.
- Odizolujte vodiče přesně.
- Zabraňte uvolněným pramenům drátu.
- Dodržujte specifikace proudu a napětí.
- Zkontrolujte kvalitu pájky u modelů s průchozími otvory.
Doporučení pro údržbu
- Pravidelně kontrolujte připojení.
- Zkontrolujte známky přehřátí.
- Hledejte korozi nebo změnu barvy.
- V případě potřeby šrouby dotáhněte.
- Pravidelně čistěte nahromaděný prach.
Rutinní kontrola výrazně prodlužuje životnost svorkovnic DPS a minimalizuje elektrické poruchy.
10. Svorkovnice PCB vs jiné konektory
| Funkce | Svorkovnice PCB | Pájený drát | Krimpovací konektor |
|---|---|---|---|
| Údržba | Snadný | Obtížný | Mírný |
| Rychlost instalace | Rychle | Pomalý | Rychle |
| Znovupoužitelnost | Vynikající | Chudý | Dobrý |
| Spolehlivost | Vysoký | Vysoký | Vysoký |
Svorkovnice PCB poskytují vynikající rovnováhu mezi spolehlivostí, provozuschopností a efektivitou instalace.
11. Průmyslové trendy a inovace
Jak se elektronika neustále vyvíjí, technologie svorkovnic plošných spojů rychle postupuje.
- Miniaturizované designy s vysokou hustotou
- Technologie push-in bez použití nářadí
- Zvýšená odolnost proti vibracím
- Inteligentní integrace monitorování
- Vyšší proudové kapacity
- Vylepšené materiály zpomalující hoření
- Výroba šetrná k životnímu prostředí
Výrobci také vyvíjejí řešení pro Průmysl 4.0, elektrická vozidla a systémy obnovitelné energie.
12. Často kladené otázky
Jaký je hlavní účel svorkovnice PCB?
Jeho hlavním účelem je zajistit bezpečné a odnímatelné připojení vodičů k deskám s plošnými spoji.
Jsou svorkovnice PCB opakovaně použitelné?
Ano. Většina svorkovnic PCB je navržena pro opakované vkládání a vyjímání vodičů.
Která průmyslová odvětví nejvíce využívají svorkovnice PCB?
Průmyslová automatizace, energetické systémy, obnovitelné zdroje energie, telekomunikace, doprava a průmysl spotřební elektroniky je široce využívají.
Jak mohu vybrat správné proudové hodnocení?
Vyberte svorkovnici s jmenovitým proudem vyšším, než je maximální očekávané zatížení vašeho systému, abyste zajistili bezpečný provoz.
Co způsobuje přehřívání svorkovnice?
Mezi běžné příčiny patří uvolněná kabeláž, nadměrný proud, nesprávná velikost drátu a nekvalitní vodivé materiály.
Zvládnou svorkovnice PCB vibrace?
Ano. Pružinová svorka a vysoce kvalitní šroubová svorka nabízí vynikající odolnost proti vibracím.
13. Závěr
Svorkovnice PCB hrají zásadní roli při zajišťování bezpečných, efektivních a udržovatelných elektrických spojení v mnoha průmyslových odvětvích. Jejich flexibilita, spolehlivost a snadná instalace je činí nepostradatelnými v moderních elektronických systémech.
Ať už se používá v průmyslových strojích, zařízeních pro obnovitelné zdroje energie, dopravních systémech nebo spotřební elektronice, výběr správné svorkovnice PCB přímo ovlivňuje výkon, bezpečnost a dlouhodobou spolehlivost.
Jak se technologie neustále vyvíjí, pokročilá řešení svorkovnic PCB budou ještě kompaktnější, inteligentnější a efektivnější, aby uspokojily rostoucí požadavky trhu.
Ningbo San'an Electronic Technology Co., Ltd.se specializuje na spolehlivé svorkovnice PCB určené pro průmyslové, komerční a elektronické aplikace po celém světě.
Náš zkušený tým se zavázal poskytovat stabilní kvalitu, pokročilou výrobu a profesionální technickou podporu přizpůsobenou požadavkům vašeho projektu. Kontaktujte násdnes prodiskutujte potřeby svých svorkovnic PCB a objevte spolehlivá řešení připojení pro vaši firmu.
